Đài Loan xây công viên đóng gói chip AI 88,7 ha

Đài Loan khởi công công viên công nghiệp Baipu tại Cao Hùng, rộng khoảng 88,7 ha, trong đó 53,6 ha dành cho công nghiệp. TSMC dự kiến xây hai tòa nhà gồm phòng thí nghiệm xác thực công nghệ và trung tâm đào tạo nhân lực; các cơ sở này được kỳ vọng bắt đầu hoạt động trong quý IV/2029.

Thông tin được Reuters công bố ngày 21/09/2026 từ lễ khởi công tại Cao Hùng. Đây không phải một nhà máy wafer mới theo cách truyền thông thường mô tả các dự án bán dẫn. Vai trò cốt lõi của Baipu là tạo nơi để nhà cung cấp thiết bị và vật liệu nghiên cứu, thử nghiệm và xác thực công nghệ phục vụ đóng gói tiên tiến — công đoạn ngày càng quan trọng khi nhiều chip AI phải ghép nhiều die và bộ nhớ băng thông cao trong một hệ thống.

Baipu sẽ có gì?

Theo Phó thị trưởng Cao Hùng Lo Ta-sheng, TSMC sẽ đặt hai công trình tại khu này: một phòng lab xác thực công nghệ và một trung tâm đào tạo nhân lực. Chính quyền thành phố sẽ xây dựng hạ tầng nhà xưởng. Toàn bộ khu công viên có diện tích 88,7 ha, tương đương 219,2 acre, với 53,6 ha dành cho sử dụng công nghiệp.

Tổng thống Đài Loan Lại Thanh Đức nói đóng gói tiên tiến đã trở thành một phần then chốt của cạnh tranh bán dẫn toàn cầu khi AI và điện toán hiệu năng cao phát triển nhanh. Ông kỳ vọng việc đưa nhà cung cấp thiết bị và vật liệu vào cùng một địa điểm nghiên cứu, thử nghiệm và xác thực sẽ rút ngắn thời gian chuyển công nghệ mới sang sản xuất hàng loạt.

Reuters cho biết công nghệ đóng gói tiên tiến của TSMC đang được dùng để sản xuất chip AI do Nvidia, AMD và Broadcom thiết kế. TSMC cũng giới thiệu 3DFabric như một hệ sinh thái kết nối các công nghệ đóng gói front-end và back-end. Điều đó cho thấy “đóng gói” ở đây không đơn thuần là bọc con chip hoàn thiện, mà là một lớp kiến trúc quyết định băng thông, điện năng, nhiệt và khả năng ghép nhiều thành phần tính toán.

Vì sao đóng gói trở thành nút thắt của AI?

Các mô hình AI lớn cần lượng tính toán và băng thông bộ nhớ cao. Khi việc tăng hiệu năng trên một die đơn lẻ trở nên khó và đắt hơn, nhà sản xuất chuyển sang ghép chiplet, bộ nhớ HBM và các kết nối mật độ cao. Năng lực đóng gói vì vậy ảnh hưởng trực tiếp tới số lượng accelerator có thể giao, hiệu suất hệ thống và tốc độ đưa thiết kế mới ra thị trường.

Đây là tầng khác với công nghệ quang khắc. Máy High NA EUV có thể mở rộng khả năng tạo cấu trúc ngày càng nhỏ trên wafer, nhưng một thiết bị High NA trị giá hàng trăm triệu USD không tự giải quyết được việc kết nối logic và bộ nhớ thành một gói AI hoàn chỉnh. Chuỗi cung ứng cần tiến đồng thời ở thiết kế, chế tạo wafer, đóng gói, kiểm thử, bộ nhớ và hạ tầng điện.

Tương tự, một chip 2 nm có mức tăng AI được công bố không có nghĩa toàn bộ sản phẩm tăng đúng tỷ lệ đó. Bài phân tích về MediaTek Dimensity 9600 Pro cho thấy cần đọc rõ mức tăng nằm ở NPU, tiến trình hay toàn hệ thống. Với Baipu, con số diện tích lớn là dữ kiện hạ tầng; hiệu quả thực tế sẽ phụ thuộc thời gian xác thực, số nhà cung cấp tham gia và công nghệ thực sự được đưa vào sản xuất.

Phòng lab xác thực có thể quan trọng hơn diện tích

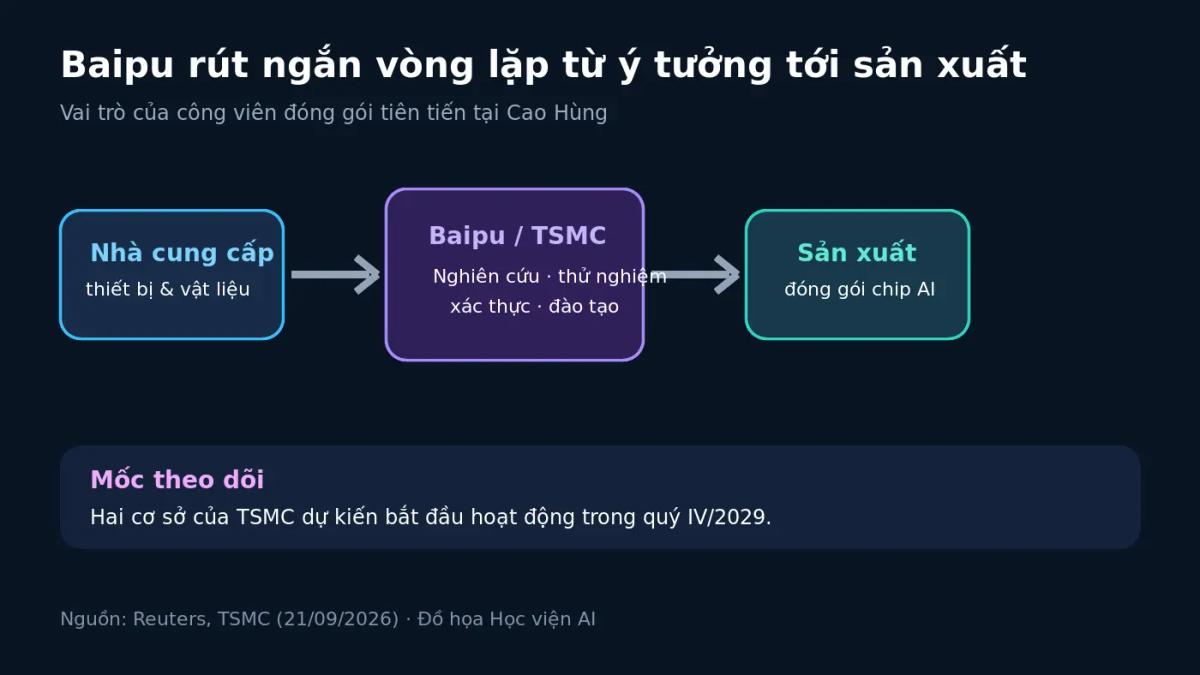

Nhận định của Học viện AI: giá trị chiến lược của Baipu nằm ở vòng phản hồi giữa nhà sản xuất, nhà cung cấp thiết bị, nhà cung cấp vật liệu và đội ngũ kỹ thuật. Nếu mỗi công nghệ phải đi qua nhiều địa điểm, nhiều chuẩn thử nghiệm và chu kỳ bàn giao dài, thời gian từ mẫu thử đến sản xuất hàng loạt sẽ kéo dài. Một trung tâm xác thực dùng chung có thể giảm ma sát này.

Điểm thứ hai là nhân lực. Công nghệ đóng gói tiên tiến không chỉ đòi hỏi kỹ sư quy trình, mà còn cần chuyên gia vật liệu, kiểm thử, thiết kế nhiệt, độ tin cậy, tự động hóa và kiểm soát chất lượng. Việc TSMC đặt trung tâm đào tạo ngay trong khu công viên cho thấy dự án được thiết kế như một cụm năng lực, không chỉ là bất động sản công nghiệp.

Điểm thứ ba là tính địa phương hóa của chuỗi cung ứng. Baipu bổ sung cho hoạt động sản xuất chip tiên tiến của TSMC tại Nanzih gần đó, trong bối cảnh ASE Technology và Foxconn cũng tăng đầu tư tại miền nam Đài Loan. Một cụm địa lý dày đặc có thể giúp giảm thời gian logistics và phản hồi kỹ thuật, nhưng đồng thời làm rủi ro tập trung địa lý trở nên đáng chú ý hơn với khách hàng toàn cầu.

Ba mốc doanh nghiệp cần theo dõi

1. Tiến độ đến quý IV/2029: đây là mốc dự kiến cho hai cơ sở của TSMC đi vào hoạt động, không phải ngày toàn bộ công viên đạt công suất đầy đủ.
2. Số nhà cung cấp được xác thực: danh sách thiết bị, vật liệu và quy trình vượt qua thử nghiệm sẽ phản ánh tác động thực hơn diện tích xây dựng.
3. Năng lực năng lượng và nước: Tổng thống Lại nói chính phủ đã đánh giá nhu cầu điện tới năm 2035 và tin rằng nguồn cung ổn định, nhưng đây vẫn là điều cần theo dõi khi cụm bán dẫn phía nam mở rộng.

Hạ tầng chip AI cũng không chỉ thiếu năng lực tính toán. Bài viết về nguy cơ thiếu bộ nhớ NAND cho máy chủ AI cho thấy chuỗi cung ứng có thể bị nghẽn ở các linh kiện tưởng như ít nổi bật hơn GPU. Baipu là một phản ứng cùng hướng: đầu tư vào tầng hỗ trợ và xác thực để tránh việc một mắt xích nhỏ làm chậm cả hệ thống.

Kết luận

Baipu chưa tạo thêm chip AI ngay hôm nay. Nhưng dự án cho thấy cạnh tranh bán dẫn đang dịch từ cuộc đua một nhà máy hay một tiến trình sang cuộc đua hệ sinh thái: thiết kế, vật liệu, thiết bị, đóng gói, kiểm thử và con người phải được đồng bộ. Với 88,7 ha và hai cơ sở dự kiến hoạt động từ quý IV/2029, công viên này là một khoản đặt cược dài hạn vào khả năng rút ngắn thời gian xác thực và tăng tốc sản xuất hàng loạt.
